✅ مقدمه

در سیستم‌های قدرت و برق‌رسانی، یکی از مهم‌ترین فاکتورهای ایمنی و کارایی، اتصال صحیح و مطمئن سیم و کابل به تجهیزات الکتریکی است. در این زمینه، کابلشو (Cable Lug) به‌عنوان یک رابط مکانیکی و الکتریکی به‌کار می‌رود که نقش مهمی در تضمین کیفیت اتصالات دارد.

کابلشو، با ایجاد یک سطح تماس قوی و رسانا بین کابل و تجهیزات برقی، از داغ شدن نقطه اتصال، اُفت ولتاژ و بروز حادثه جلوگیری می‌کند.

🔍 تعریف کابلشو

کابلشو (Lug) قطعه‌ای است از فلز رسانا که به‌عنوان واسطی بین سر کابل و محل اتصال (ترمینال، شینه، پیچ، یا کلید برق) قرار می‌گیرد. کابل داخل کابلشو قرار گرفته و توسط پرس یا پیچ محکم می‌شود.

🎯 اهداف استفاده از کابلشو:

• انتقال امن و پایدار جریان الکتریکی

• جلوگیری از قطعی، جرقه یا افزایش مقاومت در اتصال

• جلوگیری از آسیب به هادی کابل در محل اتصال

• تسهیل فرآیند تعمیر و نگهداری

🔧 ساختار کلی کابلشو

کابلشوها به‌طور معمول از دو بخش اصلی تشکیل می‌شوند:

1. بدنه لوله‌ای (Barrel): محل قرارگیری کابل که می‌تواند ساده یا شیاردار باشد.

2. بخش اتصال (Palm): سطح تخت سوراخ‌دار برای اتصال به پیچ، شینه یا ترمینال.

در برخی مدل‌ها، یک روکش پلاستیکی یا حرارتی نیز وجود دارد برای ایزوله‌سازی بیشتر.

🧱 جنس کابلشو

نوع فلزی که در ساخت کابلشو به‌کار می‌رود، مستقیماً بر ویژگی‌های الکتریکی و مکانیکی آن تأثیر می‌گذارد.

📚 انواع کابلشو (از نظر کاربرد و ساختار)

1. کابلشو پرسی (Tubular)

• برای پرس شدن با دستگاه مخصوص

• انواع با یا بدون روکش عایق

• رایج‌ترین نوع در تأسیسات دائم

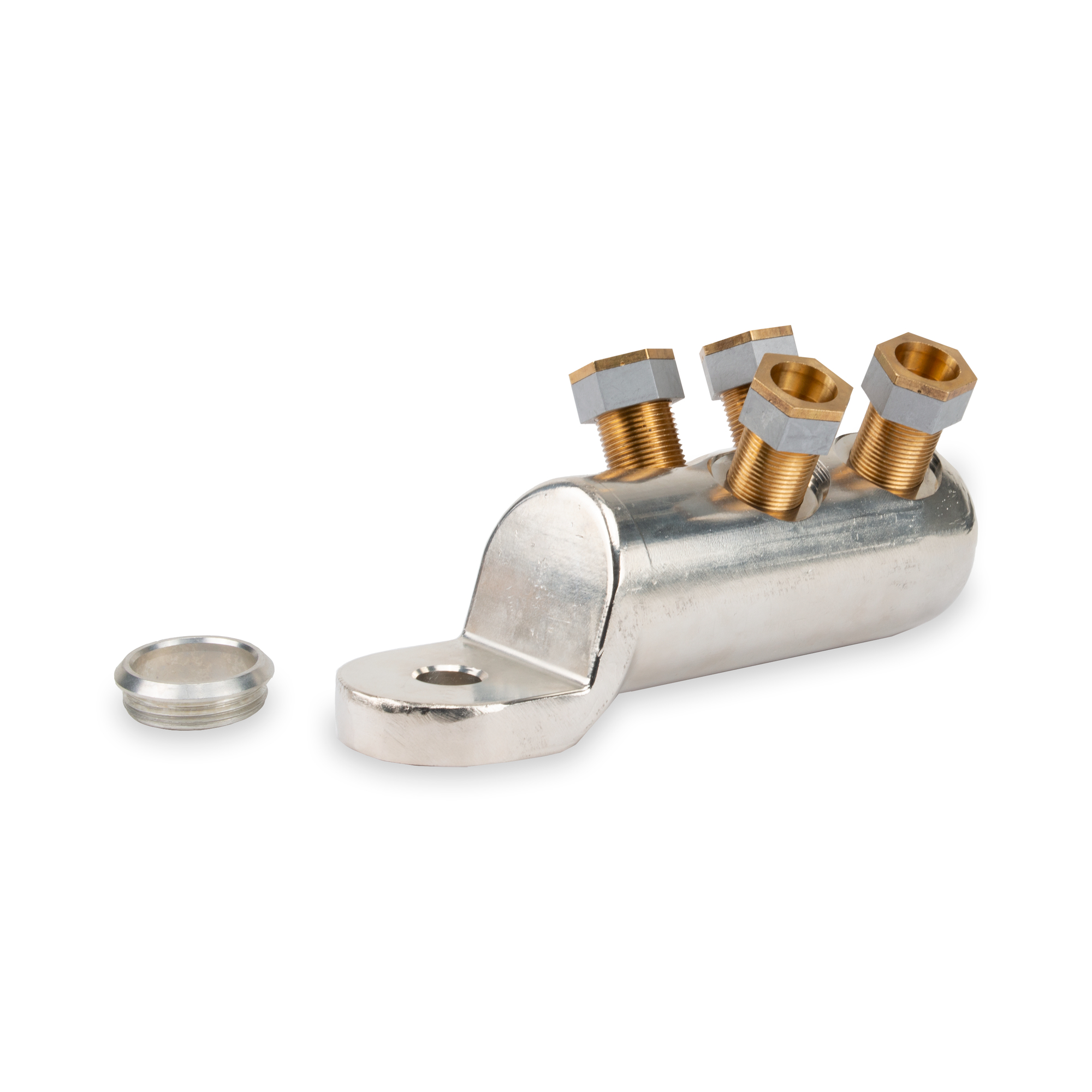

2. کابلشو پیچی (Bolt Type / Mechanical Lug)

• دارای پیچ برای فیکس کردن کابل

• بدون نیاز به دستگاه پرس

• مناسب برای کارهای سبک یا موقت

3. کابلشو سوزنی (Pin Type)

• دارای نوک سوزنی برای ورود به ترمینال فنری

• در تابلوهای برق فشار ضعیف استفاده می‌شود

4. کابلشو چنگالی (Fork Type)

• دهانه‌ی باز برای اتصال سریع به پیچ یا شینه

• در کاربردهای صنعتی و تعمیرات رایج است

5. کابلشو حلقه‌ای (Ring Type)

• دارای حلقه‌ی بسته در قسمت اتصال

• مناسب برای اتصالات دائم با امنیت بالا

📏 سایزبندی کابلشو

سایز کابلشو معمولاً بر اساس سطح مقطع کابل (mm²) و قطر سوراخ اتصال تعیین می‌شود. به عنوان مثال:

کابلشو مسی 16-8 به معنی کابلشو برای کابل 16 میلی‌متر مربع با سوراخ پیچ 8 میلی‌متر است.

انتخاب صحیح سایز از اهمیت بالایی برخوردار است؛ سایز اشتباه ممکن است منجر به:

• اتصال شل و ناایمن

• داغ شدن و جرقه زدن اتصال

• خرابی زودهنگام کابل یا تجهیزات

🛠️ روش نصب کابلشو

1. پرس کابلشو (Crimping)

• با ابزار پرس دستی یا هیدرولیکی انجام می‌شود.

• بسته به نوع کابلشو و کابل، از لقمه (Die) با سایز مناسب استفاده می‌شود.

• پرس ضعیف یا بیش از حد باعث خرابی اتصال می‌شود.

2. نصب با پیچ

• مخصوص کابلشوهای پیچی

• نیازی به ابزار خاص ندارد، اما باید پیچ به‌درستی سفت شود

• در ولتاژ پایین مناسب‌تر است

3. محافظت نهایی

• پس از نصب، معمولاً از وایرشرینک (روکش حرارتی) یا چسب برق مخصوص برای ایزوله کردن محل استفاده می‌شود.

⚠️ نکات ایمنی و فنی مهم

• ممنوعیت ترکیب فلزات ناسازگار بدون بی‌متال (مثلاً اتصال آلومینیوم مستقیم به مس) به دلیل خوردگی گالوانیکی

• بررسی گواهی استاندارد کابلشو به‌ویژه در پروژه‌های صنعتی و ساختمانی

• استفاده از ابزار پرس استاندارد و جلوگیری از پرس ناقص

• تمیز کردن محل اتصال و اطمینان از سفت بودن پیچ‌ها

🏷️ برندهای معتبر کابلشو

📈 بررسی قیمت کابلشو

قیمت کابلشو بسته به عوامل زیر متفاوت است:

• جنس فلز (مسی گران‌تر از آلومینیومی)

• سایز و وزن

• نوع روکش (عایق‌دار یا ساده)

• برند و کشور سازنده

در بازار ایران، قیمت کابلشوها به‌صورت کیلویی یا عددی محاسبه می‌شود و تحت تأثیر قیمت فلزات جهانی و نرخ ارز است.

✅ نتیجه‌گیری

کابلشو، اگرچه یک قطعه‌ی کوچک در سیستم‌های الکتریکی است، اما نقشی حیاتی در ایمنی، کارایی و دوام اتصالات ایفا می‌کند. شناخت انواع مختلف کابلشو و انتخاب دقیق آن مطابق با شرایط پروژه، برای هر مهندس برق، تکنسین و نصاب ضروری است.

در پروژه‌های صنعتی، خطوط انتقال و حتی تأسیسات ساختمانی، استاندارد بودن کابلشو، روش نصب صحیح، و رعایت ایمنی می‌تواند از خسارات مالی و جانی سنگین جلوگیری کند.
